Neutron/LBaaS/Architecture/Scheduler

概述

调度器/设备管理是 Quantum 的一个独立组件。它负责

• 将服务的逻辑模型绑定到设备（例如：将 VIP 调度到负载均衡器）
• 管理实现高级服务的设备（负载均衡器、防火墙、VPN 网关等）。这包括对设备数据库进行 CRUD 操作的 REST API。

工作流程

示例 1. 典型的 VIP 创建流程

详情

• 创建池的请求由 LBaaS 插件接收
• LBaaS 插件调用 DB 插件创建模型并将其存储到 DB，返回 pool_id
• LBaaS 插件调用调度器，并传递 service_type、pool_id、pool 和其他可选参数。
• 调度器找到满足 service_type 和参数的设备，包括池中指定的参数。

  If no device could be found, scheduler creates new DB object representing tenant's private virtual HAProxy

• 调度器将其 DB 中存储设备 ID 和 pool_id 之间的映射。此映射将在后续请求中使用

  it also increments device ref_counter.

• 调度器将 device_info 返回给 LBaaS 插件
• LBaaS 插件以“HTTP 202 Accepted”响应 API。其余过程异步完成
• LBaaS 插件向 Agent 发送 rpc 消息，指定命令、service_type、逻辑对象（pool）和物理对象（设备参数）
• Agent 读取消息并将其转发给驱动程序。
• 驱动程序负责在是按需 HAProxy 的情况下启动新设备
• 驱动程序负责根据服务插入模式将设备连接到租户网络，并将逻辑对象部署到设备
• Agent 将结果返回给 LBaaS 插件，后者更新相应的 DB 对象的状态：pool、资源关联和设备。

以下图表代表两种情况

• 创建新设备

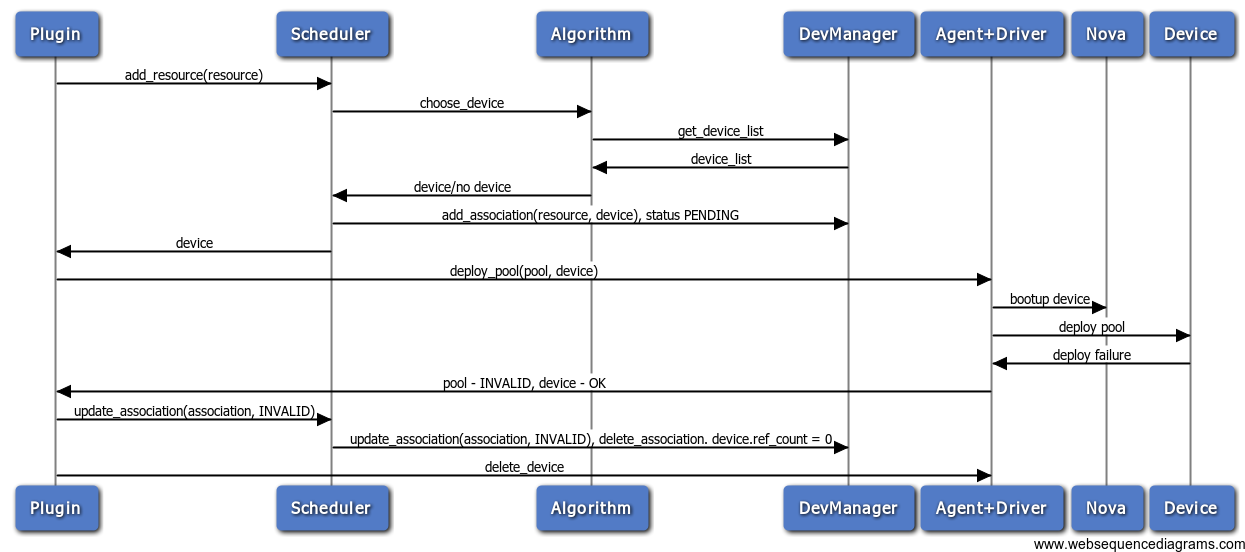

• 创建设备和部署失败

重要提示：Agent 对所有服务都是通用的。它将处理委托给驱动程序[service_type][device_type][version]。

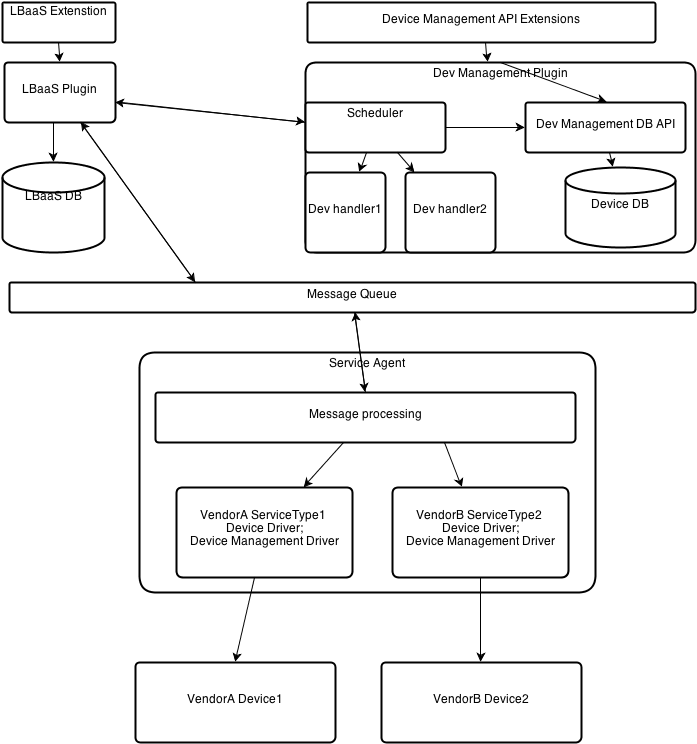

整个组件图

Where:

• Dev 处理程序 - 设备特定代码的一部分，用于评估特定类型的设备是否符合提供的资源；对于负载均衡器服务，是 pool
• Agent 加载驱动程序集，这些驱动程序不仅负责特定于服务的设备配置，还负责设备管理功能，例如在设备上配置 VLAN 的代码，以及将其连接到租户网络所需的其他任务。
