Neutron/LBaaS/Architecture

范围

本文档描述了LBaaS的内部架构和工作流程。

模块分解

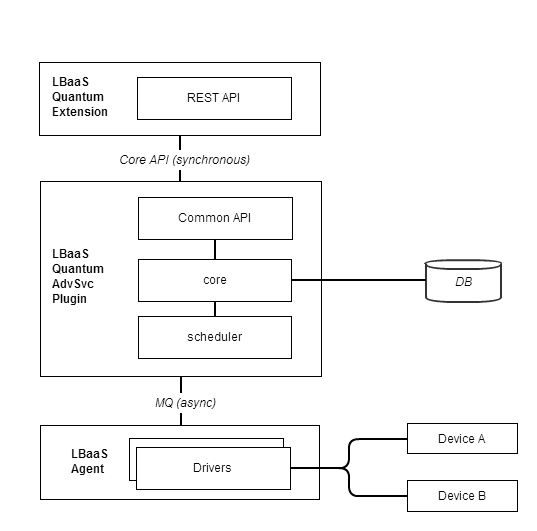

LBaaS架构基于引入到Quantum中的高级服务。结构如下：

• LBaaS Quantum 扩展 - 负责处理REST API调用 (BP: lbaas-restapi-tenant)
• LBaaS Quantum AdvSvc 插件 - 是服务的核心，负责：(BP: lbaas-plugin-api-crud)
  • 数据库存储
  • 请求验证
  • 负载均衡服务的调度（部署到LB设备）
• LBaaS Agent - 是一个独立的，管理驱动的服务 (BP: lbaas-agent-and-rpc)
• 驱动 - 是一个模块，将LBaaS对象模型转换为特定厂商的模型，并将配置部署到负载均衡设备 (BP: lbaas-driver-api)

工作流程

LBaaS管理通过REST API进行。如果调用仅涉及数据库（读取、名称更新），则以同步方式完成，所有其他调用（如状态检索、写入操作）都以异步方式完成。有关更多详细信息，请参阅 Quantum/LBaaS/REST API。

有两种类型的锁

• 对象级别锁作用于一个实例（VIP、池、成员），并限制并发修改。通过将对象移动到 PENDING_* 状态之一来实现锁定。
• 设备级别锁用于锁定整个配置，禁止并发修改。由于这是一个限制性策略，请求实际上被放入队列，然后由驱动程序逐一处理。队列可以完全用 Python 代码实现，也可以是外部 MQ。

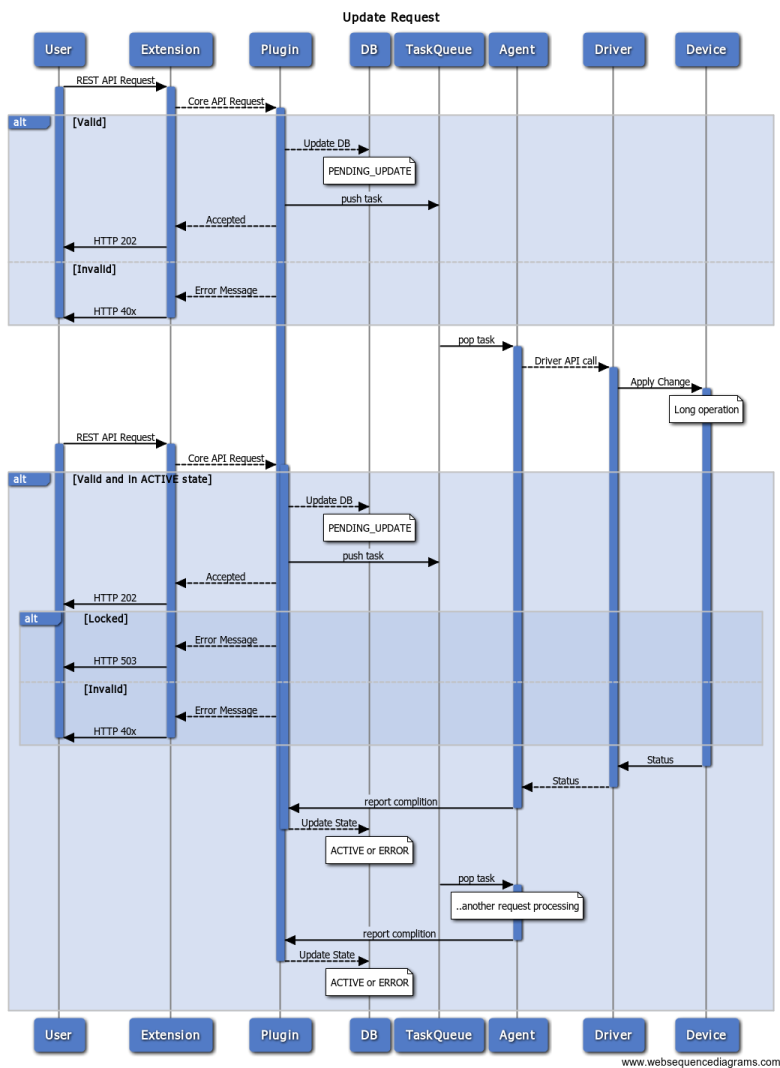

下图显示了 2 个并发更新请求，'alt' 块显示了请求的处理替代方案。

普通的更新工作流程是

1. REST API请求被Quantum接受并路由到相应的扩展和插件。
2. 插件执行请求验证（模式一致性、值和引用检查等）。如果验证失败，则返回40x错误代码之一（取决于原因）。
3. 数据库对象被更新，对象移动到PENDING_UPDATE状态。
4. 请求被转换为任务并推送到队列。
5. 插件以HTTP 202回复用户。步骤1-5同步完成。
6. Agent从队列中获取消息并将其转发给Driver。Driver更改负载均衡设备的配置。完成后，响应消息被推送到Plugin的队列。
7. 插件检索消息并使用“ACTIVE”或“ERROR”状态更新数据库

数据模型应能抵抗不同故障和模块崩溃

• 如果在1)、2)或3)中发生崩溃，所有更改都将丢失，向用户返回HTTP 500错误。
• 如果在4)或5)中发生崩溃，插件会处理它并将对象移动到ERROR状态，返回HTTP 500错误。
• 如果在6)或7)中发生崩溃，对象将保持在“PENDING_”状态。插件将在预配置的时间后或在重启后将对象移动到ERROR状态。

驱动API

有关详细信息，请参阅 Quantum/LBaaS/DriverAPI。
