Manila/design/manila-newton-hpb-support

Manila 的分层端口绑定支持

LP-BP: https://blueprints.launchpad.net/manila/+spec/manila-hpb-support

问题描述

Manila 在 DHSS (驱动程序处理共享服务) == True 的情况下，基本上执行两项任务

• 创建/管理共享服务内的共享
• 创建从租户 VM 到共享服务/存储集群的网络

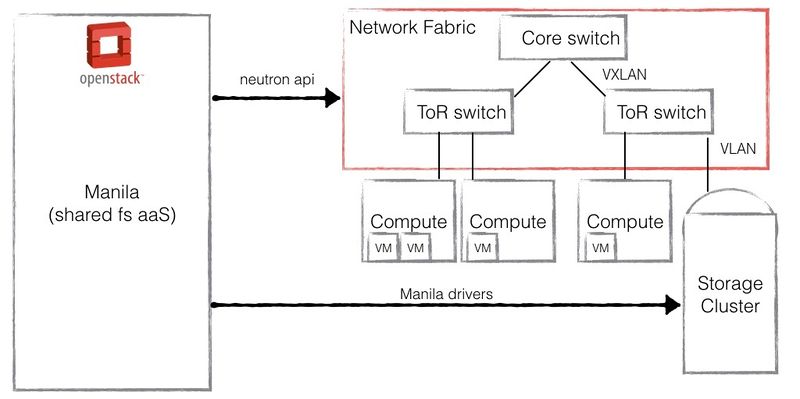

一些 Manila 驱动程序能够支持纯 VLAN 网络，但该技术将云中的实际网络数量限制为 4096 个。通过 HPB (分层端口绑定)，可以通过在网络结构中使用 VXLAN 在 VLAN 之上来减少此障碍。通常，这对于底层存储是透明的，因为它只看到一个 VLAN。

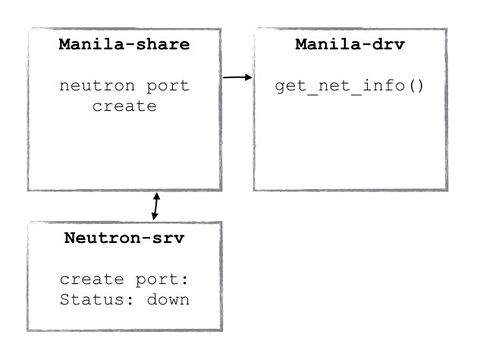

在 Manila 的当前实现中，仅创建 neutron 端口以接收 IP 地址和分段 ID。底层网络结构会忽略该端口，因为根本没有进行端口绑定。

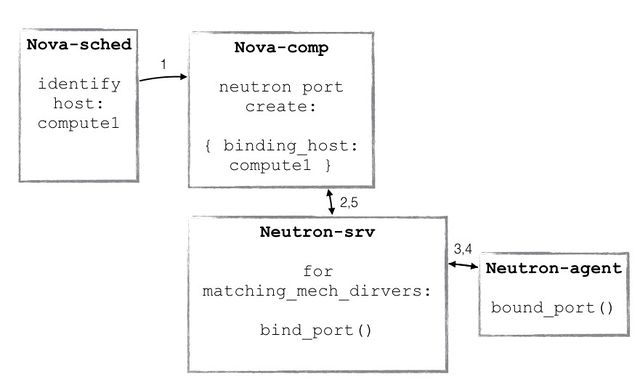

Nova 如何进行端口绑定

1. Nova 识别它想要放置 VM 的主机
2. Nova-compute 创建一个绑定到计算主机的端口
3. Neutron 服务搜索正确的 agent 并发送 RPC 调用以绑定端口
4. Neutron-agent 创建端口
5. Neutron 服务向 nova 发送 RPC 调用，其中包含新的端口状态“ACTIVE”

提议的变更

• 增强 Manila 网络部分，以添加 binding_host、device_id 和 device_owner
• 等待端口变为“up”状态后，再启动共享服务
• 添加一个 manila-network-bind-agent

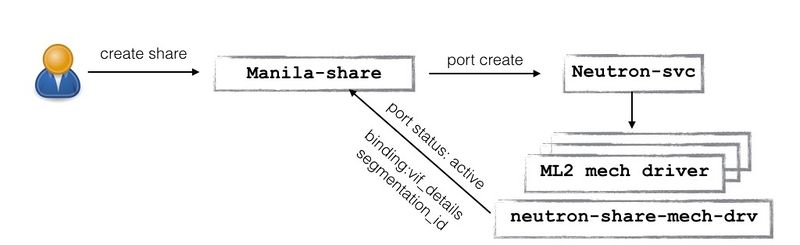

多段网络

• 用户创建一个共享
• 在共享服务器设置期间，将创建一个网络
• 端口创建将添加 binding_profile 信息，neutron 可以使用该信息绑定端口（参见 https://specs.openstack.org/openstack/ironic-specs/specs/not-implemented/ironic-ml2-integration.html）
• 在多段网络的情况下，Manila mech 驱动程序将完成绑定，并将正确的 segmentation_id 设置到端口 vif_details
