Vitrage

什么是 Vitrage？

Vitrage 是 OpenStack 的 RCA（根本原因分析）服务，用于组织、分析和扩展 OpenStack 告警和事件，从而洞察问题的根本原因，并在问题直接被检测到之前推断其存在。

高级功能

1. 物理实体到虚拟实体的映射
2. 推导出的告警和状态（即，基于对系统的分析来触发告警或修改状态，而不是直接监控）
3. 告警/事件的根本原因分析 (RCA)
4. Horizon 插件，用于上述功能

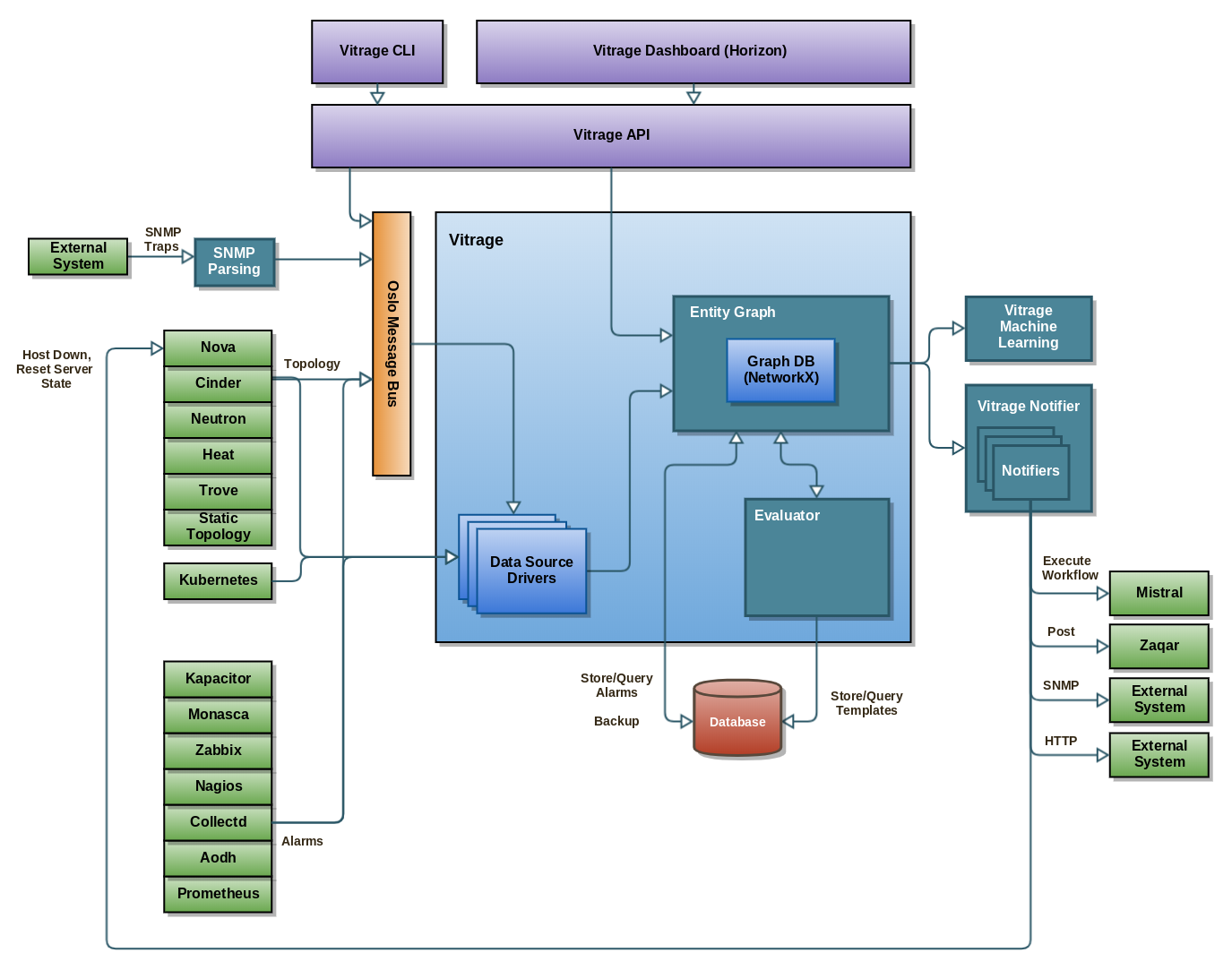

高级架构

Vitrage 数据源。 负责从不同的来源导入有关系统状态的信息。这包括有关物理和虚拟资源、告警等的信息。然后将这些信息处理到 Vitrage 图中。目前 Vitrage 已经准备好了 Nova、Cinder 和 Aodh OpenStack 项目、Nagios 告警以及静态物理资源数据源的数据源。

Vitrage 图。 存储由数据源收集的信息以及它们之间的关系。此外，它实现了一系列基本的图算法，这些算法由 Vitrage 评估器使用（例如，子匹配、BFS、DFS 等）。

Vitrage 评估器。 协调对 Vitrage 图（更改）的分析，并处理此分析的结果。它负责在 Vitrage 中执行不同类型的基于模板的操作，例如添加告警之间的 RCA（根本原因分析）关系、触发推导出的告警或设置推导出的状态。

有关更多信息，请参阅 低级别设计

用例

基准

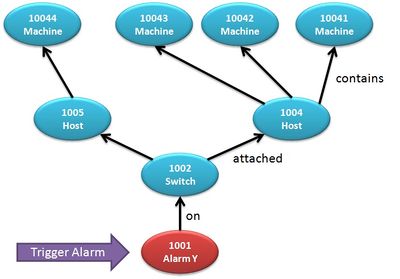

我们考虑以下示例，其中我们正在监控一个交换机（ID 1002），例如通过 Nagios，并且交换机上的问题导致 Nagios 告警（又名 Nagios 测试）被激活。下图描绘了与此交换机相关的系统中不同资源的逻辑关系，以及触发的告警。请注意虚拟实体（实例）和物理实体（主机、交换机）之间的映射，以及告警与其相关交换机之间的映射。

推导出的告警和状态

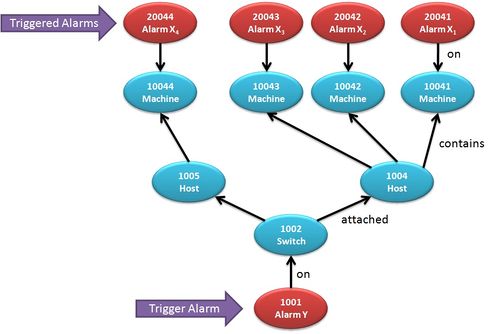

交换机上的问题有时会对连接到交换机的虚拟实例产生负面影响。我们希望在这些实例上触发告警，以指示这种影响，如下所示

如您所见，交换机上的问题应触发与交换机相关联的所有实例上的告警。 同样，我们可能希望将所有这些实例的状态更改为“ERROR”。 即使我们无法直接监控实例的状态，也应支持此功能。 实例可能不会针对所有方面的性能进行监控，或者交换机中的问题使得监控它们变得困难甚至不可能。 相反，我们可以推断 该问题存在于实例上，基于交换机状态，并相应地触发告警和更改状态。

根本原因指示器

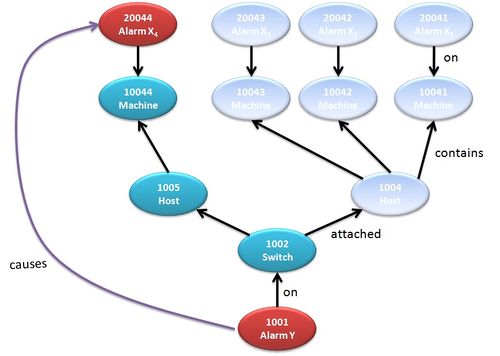

此外，我们希望能够跟踪这种因果关系——交换机中的问题导致实例中遇到的问题。 在下图中，我们突出显示单个因果关系以提高清晰度——但应支持所有此类链接。

重要提示：并非所有推导出的告警都由 触发器引起——触发器可能只是相关性的指示，而不是因果关系。 但是，在我们要检查的情况下，触发器告警也是原因

一旦检测并注册了本地“原因”链接（单跳），我们就可以沿着这些链接一跳接一跳地跟踪事件序列的完整因果链。

演示和演讲

快速演示（有点过时）

• Vitrage 功能概述
• Vitrage 获取拓扑演示
• Vitrage 告警演示
• Vitrage 推导出的告警和 RCA 演示

峰会会议

OpenStack Austin，2016 年 4 月

• 项目 Vitrage 如何组织、分析和可视化您的 OpenStack 云
• 通往电信云开放性的道路：Nokia CloudBand Vitrage 与 OPNFV Doctor 协作

OPNFV Berlin，2016 年 6 月

• 利用 Vitrage 和 Congress 在 Doctor 中进行故障检查
• Doctor：OpenStack 中的快速动态故障管理（DOCOMO、NTT、NEC、Nokia、Intel）- Telecom TV

OpenStack Barcelona，2016 年 10 月

• OpenStack 主题演讲与 Doctor 一起使用 - 保持您的手机通话连接
• OpenStack 及其他领域的根本原因分析原理与实践
• 基于 OPNFV Doctor 框架的 OpenStack Congress 和 Vitrage 的故障管理

OpenStack Boston，2017 年 5 月

• 超越自动化 - 将 Vitrage 带入机器学习领域
• Collectd 和 Vitrage 集成 - 一次事件性演示
• Vitrage 故事 - 从无到大帐篷
• 根本原因分析的高级用例
• 项目更新 Vitrage

OpenStack Sydney，2017 年 11 月

• 使用 Vitrage 和 Mistral 进行高级故障管理
• Vitrage 项目更新

OpenStack Vancouver，2018 年 5 月

• 闭环：VNF 端到端故障检测和自动修复
• 扩展 Horizon 标头以方便监控和故障检测 - 以及更多
• Vitrage - 项目更新
• 使用 Vitrage、Kubernetes、Zabbix 和 Prometheus 进行主动根本原因分析

开发（蓝图、路线图、设计...）

• Vitrage 文档
• Vitrage 在 StoryBoard 中
  • 主板
  • 错误
  • StoryBoard 操作指南
• 路线图
• 源代码
  • vitrage
  • python-vitrageclient
  • vitrage-dashboard
  • vitrage-tempest-plugin

设计讨论

• 支持重叠模板
• Barcelona 设计峰会
• Pike PTG
• Queens PTG
• Vancouver 论坛：Vitrage 高级用例
• Vancouver 论坛：Vitrage 在 Kubernetes 上的 RCA

沟通和会议

Meetings

• 每周三 UTC 时间 0800 在 freenode 的 #openstack-meeting-4 中
• 请查看 Vitrage 会议 以获取更多详细信息

联系我们

• IRC 频道用于日常讨论：#openstack-vitrage
• 在 OpenStack 邮件列表 上使用 [Vitrage] 标签发送 Vitrage 电子邮件
