Oslo/blueprints/message-proxy-server

Oslo.messaging: 消息代理

注意：亚特兰大设计峰会的共识是采用“增强 neutron 元数据代理并使用基于 HTTP 的通知（Clint Byrum）”这一方案。

需要根据共识更新蓝图，并为 neutron 提交一个新的 http 代理蓝图。然后开始首次实现。


在两个消息服务器或传输之间代理消息

一个消息服务器位于 OpenStack 控制网络中，OpenStack 服务器连接到该网络；另一个消息服务器位于 OpenStack 租户网络中，代理连接到该网络。OpenStack 服务器希望向租户网络中的代理发送 RPC 消息。控制网络不直接连接到租户网络。因此，代理服务器通过 unix domain socket 中继 RPC 消息以绕过 Linux netns。支持的 RPC 包括 cast、call 和 fanout。目前不需要通知，因此不支持通知。但很容易添加。

用例

许多 OpenStack 项目使用 server<-> guest agent 模式。Murano, Heat, savanna,

  • Heat, Savanna, Trove, Murano, Solum

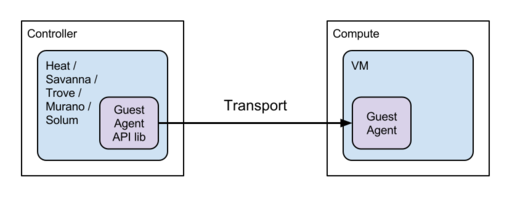

Guest Agent Architecture.svg

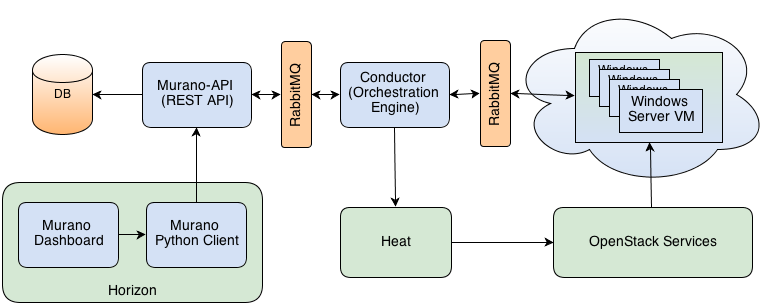

Murano architecture diagram.png

  • 用于 NFV（网络功能虚拟化）的 Neutron

Neutron 也需要与 guest 代理进行类似的通信以支持 NFV。

https://blueprints.launchpad.net/neutron/+spec/adv-services-in-vms 每个 guest 代理都有自己的 UUID，用作 RPC 主题的主机部分。服务器记录这些代理 UUID，并使用 UUID 作为主机发送 RPC 请求。

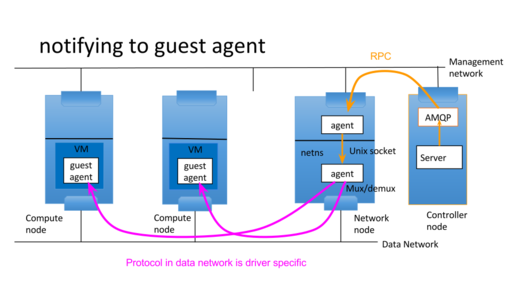

Notifying-to-geust-agent.svg

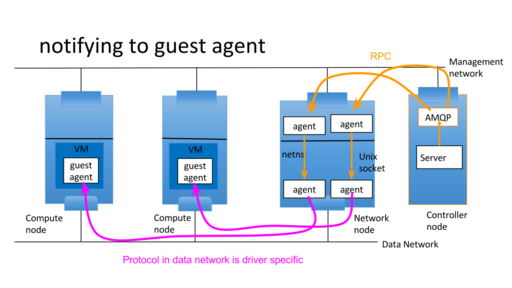

Notify-guest-agent-multi-agent.svg

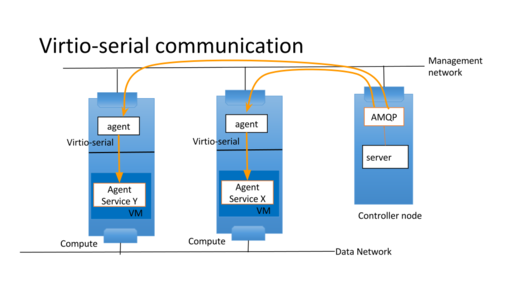

Virtio-serial.svg


    • 在 guest 中使用 amqp 的示例

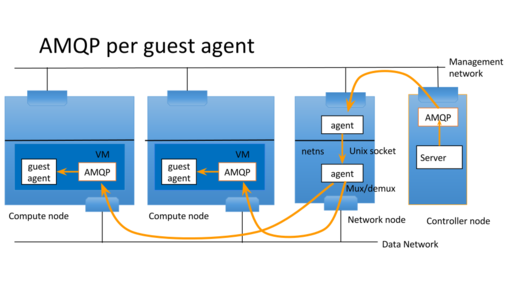

guest 代理利用 RPC 很方便。在这种情况下，AMQP 服务可以部署在租户网络中 Amqp-per-guest-agent.svg

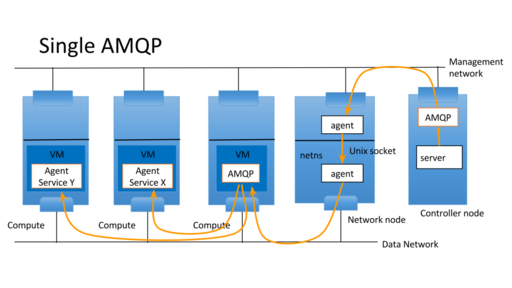

Single-amqp.svg

    • 0MQ（Dmitry Mescheryakov 建议）

oslo.messaging 也支持 0MQ，因此也可以使用 0MQ 代替 AMQP。

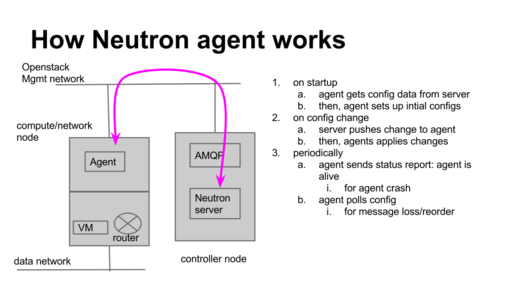

Neutron 代理（不仅是 guest 代理，还包括主机中的现有代理）的工作方式

  • 从服务器到代理的通信
    • neutron 服务器发送消息以进行配置更改。
    • guest 代理根据新请求更新设置/配置：例如，用户更改防火墙规则，请求的更改被推送到代理。
  • 从 guest 到服务器的通信
    • guest 代理发送消息给 neutron 服务器以进行维护。
    • 状态报告：更新统计数据/代理存活状态：在负载均衡器示例中，负载均衡器需要向 neutron 服务器报告其状态（active/slave）。然后将采取反应。
    • 定期获取当前配置以防消息重排/丢失：如果代理本地配置与 neutron 服务器的配置不同步，代理需要轮询并重新同步其配置。

How-neutron-agent-works.svg

设计/实现

oslo.messaging 中增加了什么

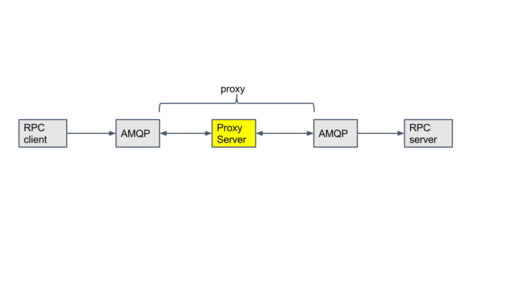

  • RPC 代理服务器，用于将 RPC 从一个消息队列服务器中继到另一个消息队列服务器。

Proxy-server.svg

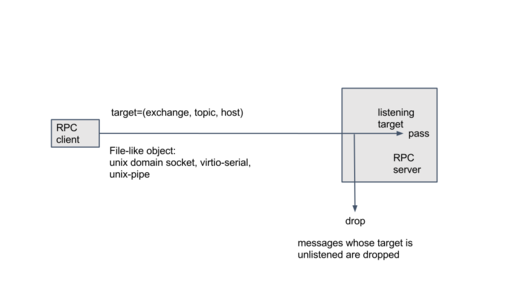

  • 通过 unix domain socket 的新传输支持。虽然目前只支持 unix domain socket，但很容易添加对类似文件的对象（如 unix pipe）的支持。

File-like-transport.svg

支持的 RPC 语义

支持 RPC cast/call/fanout。但不支持通知，因为我不需要它。然而，很容易添加。使用 call 语义时的一个棘手部分是超时，因为消息中没有超时信息。

代理管理

假设 VM 中的代理由启动脚本或等效工具（cloud-init）运行，并且始终运行。如果需要某种代理管理，可以引入管理子代理的超级代理。超级代理根据来自 OpenStack 服务器的请求启动/终止子代理。

安全考虑因素

允许 guest 代理与 OpenStack 服务器通信存在安全问题。有几种方法可以缓解这个问题。

  • 单向 cast：使用 unix pipe 进行只写
    • guest 代理无法向服务器发送任何内容
  • 单向 call：需要双向通信
    • guest 代理只能发送 RPC 回复
  • 允许 guest 代理 cast
  • 允许 guest 代理 call
  • 限制侦听目标（exchange、topic、host）
  • conductor 服务用于审计请求/缓解 DoS

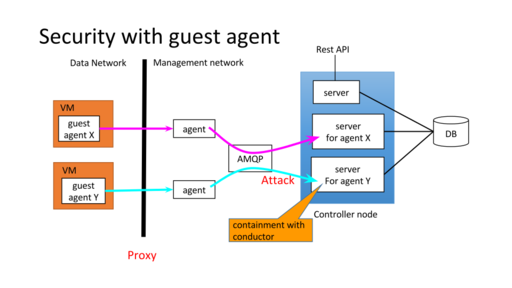

Security-with-guest-agent.svg

其他需要考虑的事项

  • 实时迁移（Daniel P. Berrange）

由于 QEMU 正在迁移，当代理正在向 guest VM 发送数据时，virtio 串行通道可能会关闭，这可能会导致 guest 中的消息丢失或损坏，并且如果此通道是只写的，发送方不会知道这一点，因为没有 ACK。

代理部分

代理部分由使用它的子项目决定。目前不在 oslo.messaging 的范围内。它将通过统一代理工作来解决。https://wiki.openstack.org/wiki/UnifiedGuestAgent

其他方法/想法

这里是在讨论中出现的想法/方法，以供记录

基于网络的代理（Sahara/Marconi 案例）

Sahara 通过公共网络与 guest 代理通信。因此它不需要跨越边界。

 server <-mgmt netowrk-> MQ (Marconi) <-pulic network-> agent

guest 代理通过公共 REST API 与 Marconi 通信，并在此之上发出 RPC。前提是运行 guest 代理的 VM 位于连接到公共网络的租户网络中。

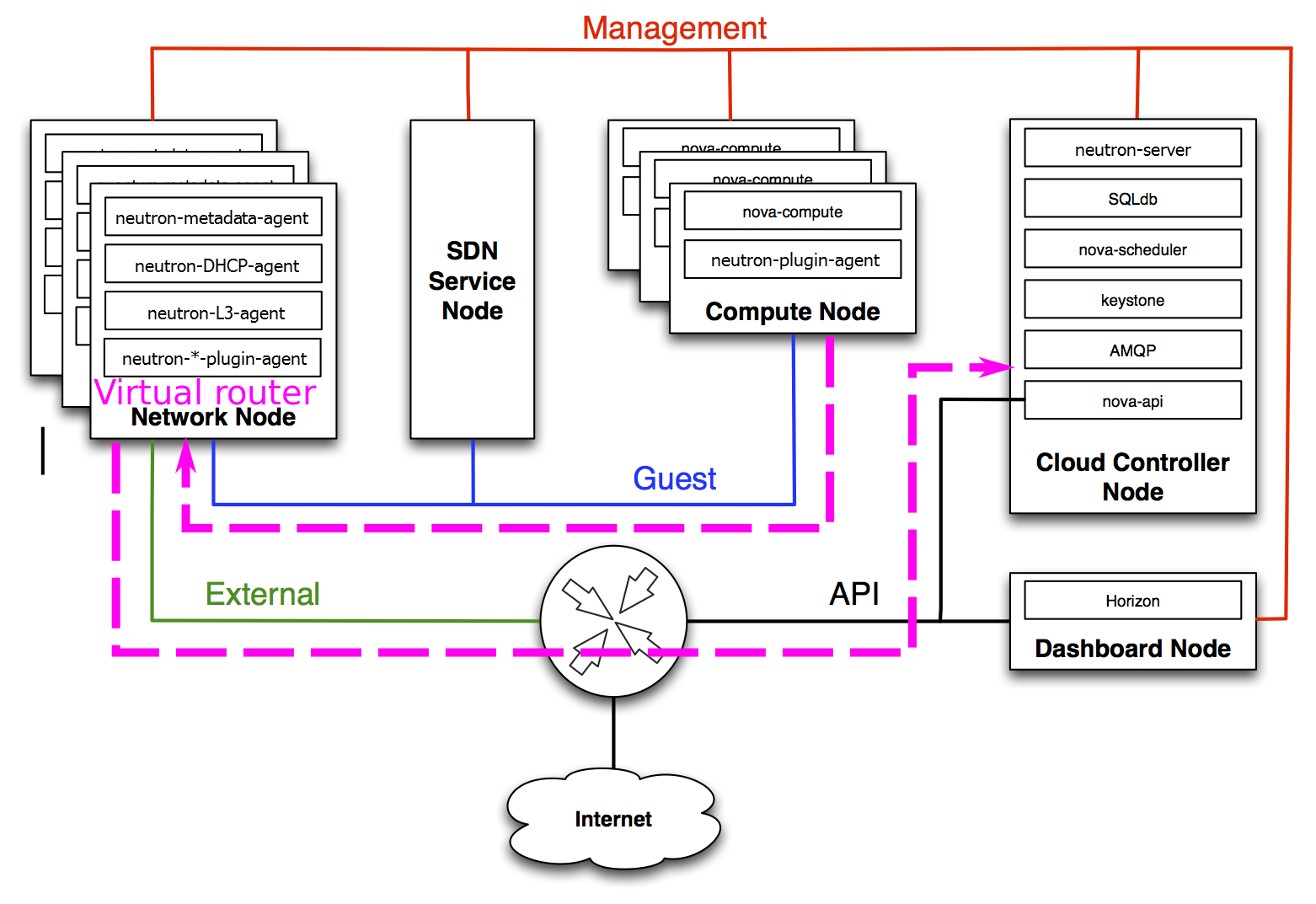

1aa-network-domains-diagram.svg

增强 neutron 元数据代理并使用基于 HTTP 的通知（Clint Byrum）

如果我们用一个类似于 neutron 元数据代理管理连接的东西替换掉你的本地 socket，它将连接转发到 EC2 元数据服务呢？

  • guest 启动，代理通过 REST 请求联系端口 80 上的链路本地地址

以获取与服务 XYZ 的通信通道。

  • 元数据代理在代理的网络上分配一个端口，并

将该端口代理到预期的端点。

  • guest 现在直接与该地址通信，仍然被 nicely

限制在私有网络中，没有任何网关，但能够与“云下”服务通信。

无论所需的传输方式（marconi, amqp, 0mq, whatever）如何，它都将通用可用，并且在 Neutron 的术语中直接建模，而不是需要与 Nova 和 hypervisors 紧密耦合。

使用 provider network

创建 ServiceVM 连接到的 provider network。
