Neutron/MPLSVPNaaS
目录
概述
MPLS VPNaaS (MPLS VPN-as-a-Service) 是 Neutron 的一个扩展，它引入了 MPLS VPN 功能集。
以下是为 Havana 版本在 OpenStack Networking 中设计和实现 MPLS VPN 作为一项服务的计划。
此 BP 引用 Neutron/VPNaaS (IPSec VPN)( https://wiki.openstack.org/wiki/Neutron/VPNaaS) 。
相关蓝图
2013-03-27 Neutron 扩展用于 BGP MPLS VPN
2013-01-07 Quantum VPN 用于 WAN（广域网）
2013-07-17 Neutron/MPLS VPNaaS
为什么在OpenStack中使用MPLS VPN
1. 满足用户需求：QoS 保证
2. MPLS 得到骨干设备的广泛支持：通常，骨干网络中的核心节点具有部署 MPLS 隧道的能力。
在云计算时代，租户与数据中心网络之间的数据交互越来越多，并且需要安全连接、QoS 和弹性调整。因此，MPLS 隧道是构建通过骨干网络的 VPN 的更好解决方案。
注意
此 BP 中“VPN 服务”的定义可能已过时，我们稍后会更新它。
欢迎加入我们
我们专注于 OpenStack 中的 MPLS VPN，如果您对此 BP 有任何兴趣或疑问，请联系我们
laixuejiao@gmail.com
wangchang365@gmail.com
先决条件
我们认为 WAN 中的 MPLS VPN 已经由 ISP（或其他提供商）建立，因此我们只需要考虑租户的子网如何访问 MPLS VPN。我们使用术语“MPLS VPN 接入连接”来表示连接到 PE 的连接（连接租户的子网或仅虚拟机的 Neutron 路由器）。此外，MPLS VPN 接入连接可以表示 CE 路由器（供应商的硬件设备）和 PE 之间的连接。
用例

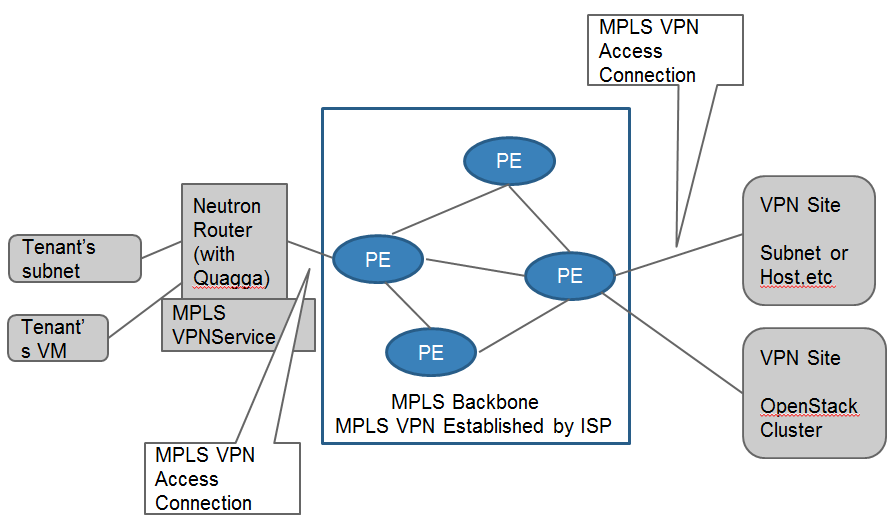

用例 1
如果 OpenStack 中没有硬件设备作为 CE 设备。那么我们将 quagga 和 Neutron 路由器结合起来，使 Neutron 成为 CE 接入路由器。此实现不需要特定的硬件设备。

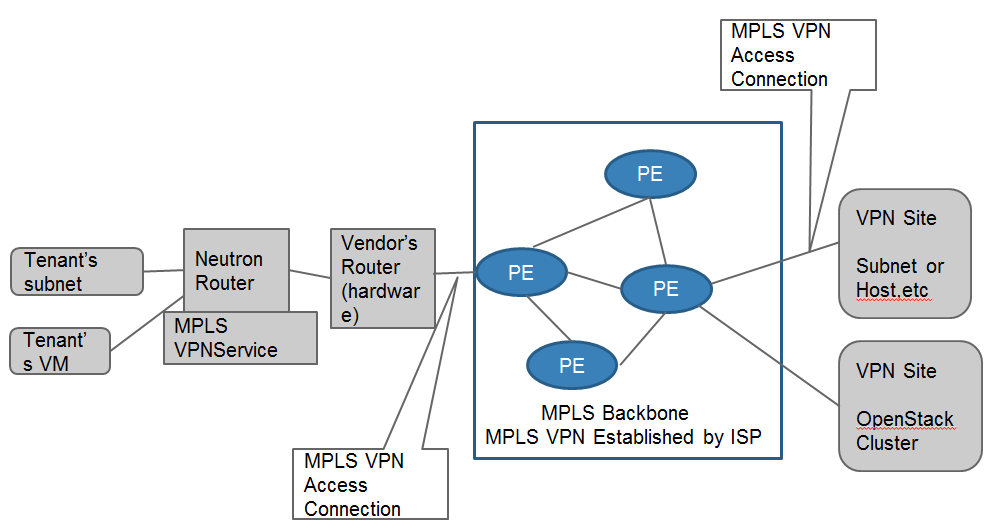

用例 2
如果有供应商的硬件设备在 OpenStack 中，供应商需要提供其驱动程序，这将配置供应商的设备以访问 MPLS VPN。
MPLS VPN 工作原理
Neutron 路由器
在 Neutron 中，租户可以为子网或租户创建路由器，并定义子网之间的连接，所有这些都由 Neutron 路由器完成。
MPLS VPN 服务
根据 RFC-4364 BGP/MPLS IP 虚拟专用网络 (VPN)，为了在 Neutron 中实现 MPLS VPN，我们需要一个与 Neutron 路由器配合的 Quagga 实例，然后该 Quagga 路由器将从 PE（或运行一些协议，如 BGP 等）交换路由，最终租户的子网或虚拟机将访问 MPLS VPN。
MPLS VPN 接入连接
如 RFC 定义，VPN 服务（带有 Quagga 的 Neutron 路由器）可以通过多种不同的方式连接到 PE：PPP 连接、ATM 虚拟电路 (VC)、帧中继 VC、以太网接口、以太网接口上的虚拟局域网 (VLAN)、GRE 隧道、第二层隧道协议 (L2TP) 隧道、IPSec 隧道等。我们将使用数据模型“MPLS VPN 接入连接”来指这些连接技术。
架构

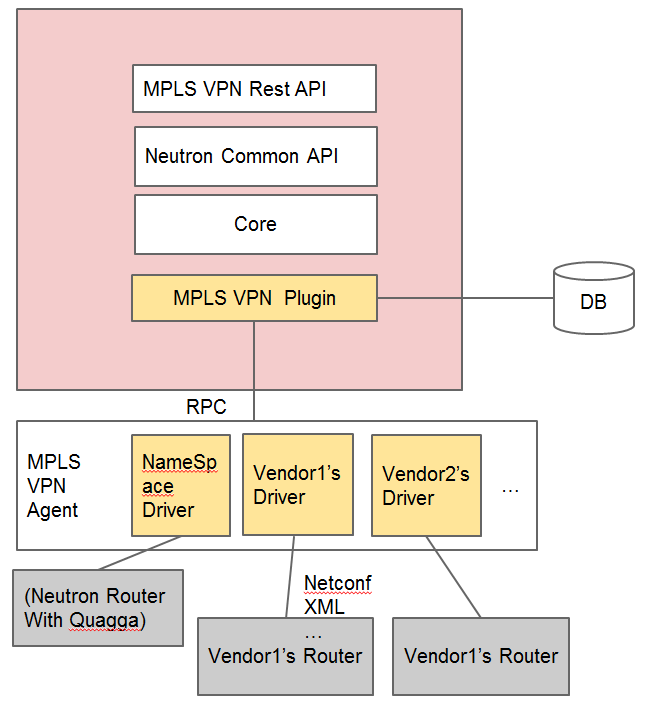

下图显示了 Neutron MPLS VPN 的架构
MPLS VPN 接入连接模型

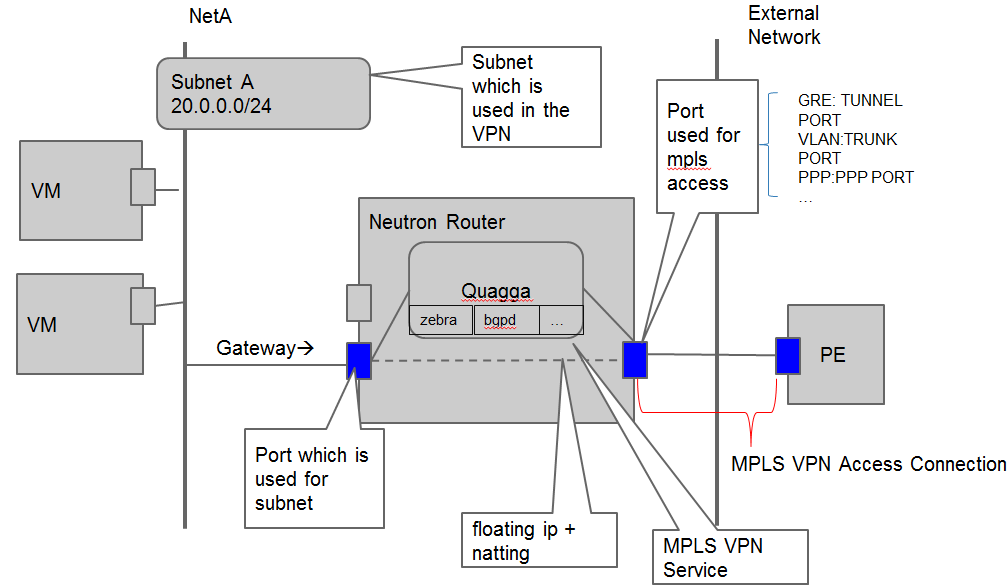

租户的子网访问 MPLS VPN
租户的虚拟机访问 MPLS VPN
数据模型
VPN 服务资源
| 属性 | 类型 | 必需 | CRUDt | 默认值 | 验证约束 | 笔记 |
|---|---|---|---|---|---|---|
| id | uuid-str | 不适用 | R | 自动生成 | 不适用 | VPN 服务对象的 UUID |
| tenant_id | uuid-str | Yes | CR | 无 | 有效的 tenant_id | vpn 服务的租户 UUID |
| name | 字符串 | 否 | CRU | 无 | 不适用 | VPN 服务的名称 |
| description | 字符串 | 否 | CRU | 无 | 不适用 | VPN 服务的描述 |
| vpn_type | 字符串 | 是 | C | 无 | L2 MPLS 或 L3 MPLS | 服务类型 - 定义服务类型。 |
| status | 字符串 | 不适用 | R | 不适用 | 不适用 | 指示 mpls vpnservice 是否当前处于运行状态。可能的值包括：ACTIVE DOWN BUILD ERROR |
| admin_state_up | 布尔值 | 不适用 | CRU | TRUE | true/false | vpnservice 的管理状态。如果为 false (down)，端口将不转发数据包 |
| subnet_id | uuid | 是*(需要 subnet_id) | CR | 不适用 | 有效的子网 ID | 租户希望 VPN 服务所在的子网 ID |
| router_id | uuid | 是 | CR | 不适用 | 有效的路由器 ID | 插入 VPN 服务的路由器 ID |
MPLS VPN 接入连接资源
| 属性 | 类型 | 必需 | CRUDt | 默认值 | 验证约束 | 笔记 |
|---|---|---|---|---|---|---|
| id | uuid-str | 不适用 | CRD | 自动生成 | 不适用 | MPLS 连接 ID |
| 端口 ID | Uuid-str | 是 | CR | 无 | 有效的端口 ID | 将使用路由器的哪个端口进行 mpls 接入。 |
| tenant_id | uuid-str | 是 | CR | 无 | 有效的 tenant_id | 此 VPN 连接的租户的 UUID |
| name | 字符串 | 否 | CRU | 无 | 不适用 | 此 VPN 连接的名称 |
| description | 字符串 | 否 | CRU | 无 | 不适用 | 此 VPN 连接的描述 |
| connection_type | 字符串 | 是 | CRD | 无 | 不适用 | 定义此 VPN 连接将使用哪种接入技术。 |
| vpn_service_id | uuid-str | 不适用 | CRU | 无 | 有效的 VPN 服务 ID。 | 此连接属于哪个 VPN 服务。 |
接入技术资源
GRE 连接
| 属性 | 类型 | 必需 | CRUDt | 默认值 | 验证约束 | 笔记 |
|---|---|---|---|---|---|---|
| id | uuid-str | 不适用 | C | 自动生成 | 不适用 | 接入连接 ID |
| Mpls_connection_id | uuid-str | 不适用 | R | 无 | 有效的现有 mpls 连接 | 哪个 mpls 连接将使用此接入连接 |
| GRE_Local_IP | ipaddress | Yes | CR | 无 | 有效的 IP 地址格式 | GRE 隧道的本地 IP 地址 |
| GRE_Dst_IP | ipaddress | 是 | CRU | 无 | 不适用 | GRE 隧道的目的 IP 地址 |
| Local_IP | ipaddress | Yes | CRU | 无 | 不适用 | 端设备（VPN 服务、CE）的地址 |
| Dst_IP | ipaddress | Yes | CRU | 无 | 不适用 | PE 的地址 |
| 键 | 整数 | Yes | CR | 无 | 不适用 | 此 GRE 隧道的密钥值 |
VLAN
| 属性 | 类型 | 必需 | CRUD | 默认值 | 验证约束 | 笔记 |
|---|---|---|---|---|---|---|
| id | uuid-str | 不适用 | R | 自动生成 | 不适用 | 接入连接 ID |
| Mpls_connection_id | uuid-str | N/A R | 无 | 有效的现有 mpls 连接 | 哪个 mpls 连接将使用此接入连接 | |
| Vlan_id | id | Yes | CR | 无 | 有效的 VLAN ID | 用于接入连接的 VLAN ID |
PPP
| 属性 | 类型 | 必需 | CRUD | 默认值 | 验证约束 | 笔记 |
|---|---|---|---|---|---|---|
| id | uuid-str | 不适用 | R | 自动生成 | 不适用 | 接入连接 ID |
| Mpls_connection_id | uuid-str | 不适用 | R | 无 | 有效的现有 mpls 连接 | 哪个 mpls 连接将使用此接入连接 |
| Ppp-server | IP 地址 | Yes | CR | 无 | 有效的 IP 地址 | PPP 服务器的地址 |
| Auth_type | str | 是 | Auth_method:chap 或 pap | |||
| Auth_message | str | 是 | Auth 消息 |
L2TP
| 属性 | 类型 | 必需 | CRUD | 默认值 | 验证约束 | 笔记 |
|---|---|---|---|---|---|---|
| id | uuid-str | 不适用 | R | 自动生成 | 不适用 | 接入连接 ID |
| Mpls_connection_id | uuid-str | 不适用 | R | 无 | 有效的现有 mpls 连接 | 哪个 mpls 连接将使用此接入连接 |
| lns | IP 地址 | Yes | CR | 无 | 有效的 VLAN ID | 用于接入连接的 VLAN ID |
| 隧道 ID | id | 是 | 隧道 ID | |||
| 会话 ID | ID | 是 | 会话 ID | |||
| Ppp-server | IP 地址 | Yes | CR | 无 | 有效的 IP 地址 | PPP 服务器的地址 |
| Auth_type | str | 是 | Auth_method:chap 或 pap | |||
| Auth_message | str | 是 | Auth 消息 |
REST APIs
vpn-service-create 创建 VPNService
vpn-service-delete 删除给定的 VPNService
vpn-service-list 列出给定租户的所有 VPNService。
vpn-service-show 显示给定 VPNService 的详细信息。
vpn-service-update 更新给定的 VPNservice。
vpn-mpls-access-connection-create 创建 MPLS 接入 VPNConnection
vpn-mpls-access-connection-delete 删除给定的 MPLS 接入 VPNConnection。
vpn-mpls-access-connection-list 列出属于给定租户的 MPLS 接入 VPNConnection。
vpn-mpls-access-connection-show 显示给定 MPLS 接入 VPNConnection 的信息。
vpn-mpls-access-connection-update 更新给定的 MPLS 接入 VPNConnection。
vpn-mpls-access-connection-config-cretae 创建并配置 MPLS 接入的接入技术
vpn-mpls-access-connection-config-delete 删除 MPLS 的接入连接配置
vpn-mpls-access-connection-config-show 显示给定接入连接的信息
